傳統無功補償柜采用分組電容補償（X kVar*n），實際補償模式為階梯式投切，最小階梯容量為單組電容器的補償容量

階梯式投切補償，必然無法出現完全吻合系統需求的補償，隨著系統無功功率的變化，必然會出現補償不到的范圍，補償間隙。

系統電網側進線柜中，有功功率與無功功率二者之間的比值越大，有功功率越高，無功功率越低，則系統功率因數越好，電力公司考核越好。

 但由于傳統無功補償電容柜存在補償間隙的原因，實際上存在最低補償精度，當系統中存在分布式光伏發電系統，電網側進線柜所提供的有功功率下降，越接近無功補償電容柜的補償最低精度，無功補償柜補償效果越差

 同時傳統無功補償柜存在投切響應速度較慢的問題，當系統中功率因數由于有功功率和無功功率的劇烈波動，迅速變化時間，傳統無功補償柜響應時間無法滿足系統無功補償需求，會造成不是欠補即是過補的問題。

 SVG+無功補償柜解決方案

以補償用戶系統功率因數，此方案是以用戶電網側電力考核功率因數達標為目的。

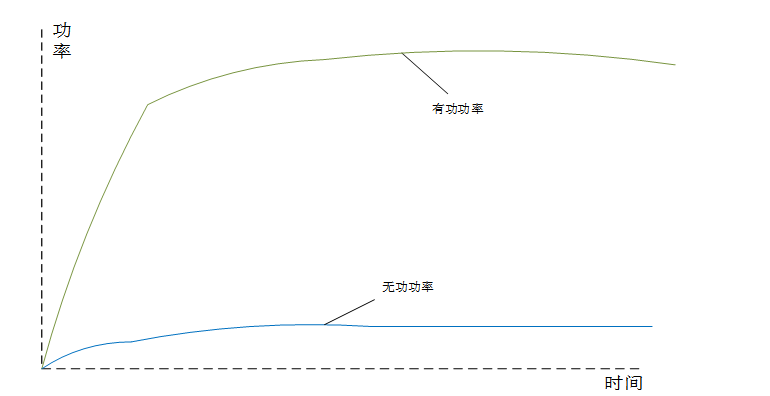

在系統電網側進線柜有功功率出現頻繁復雜的波動，甚至出現向電網倒送電的情況，而負載設備的無功功率經過原有的無功補償柜補償后，仍然存在一定的補償間隙，也需要電網提供

    系統功率因數

由此可知，無功功率Q越小，系統PF越大，當Q=0時，則

   所以在此情況下，進行用戶的系統無功補償，使用我司CoEpo SVG靜止無功發生器（SVG）+電容器的混合補償方案對系統中的無功功率進行補償。使用我司CoEpo RTU智能混補控制器統一控制，補償精度更高，響應速度更快的無功補償設備，實現對系統無功功率的實時跟蹤補償。

由SVG設備進行系統總無功補償需求量的計算，RTU智能混補控制器控制電容器組投切。

當檢測到系統無功補償需量時，利用SVG響應速度快的特性，SVG首先對系統進行無功支撐。

同時RTU智能混補控制器控制電容器組投入補償，當電容器組投切完成后，此時SVG補償輸出即可降低，僅對電容器組的投切間隙進行補償。

由此，既能時刻保持系統功率因數最高，同時降低電容器組的投切頻率，SVG設備也不會出現持續滿載現象。

當系統無功補償需量降低時，電容器組呈現為過補償狀態，SVG首先輸出反向無功，進行抵消。

由RTU設備控制電容器組從系統中切除，對應SVG輸出反向無功容量逐步降低。時刻保持系統功率因數最高，不會因系統無功功率變化，而導致過補償狀態的出現。

同時將無功補償波動集中在SVG設備，由SVG設備進行快速響應，做無功補償支撐，保持電容器組的投切頻率在較低的水平，以保證不會由于頻繁投切造成電容器組損壞。

在使用靜止無功發生器（SVG）+電容器設備進行補償后，電網向用戶所提供的無功功率無限趨近于0，在此時不論電網向用戶提供的有功功率的大小變化，或者現場無功功率波動的劇烈程度，用戶功率因數PF均會保持在一個較高的水平

結合用戶現場原有無功補償柜，采用靜止無功發生器（SVG）+電容的混合補償模式，既實現對負載無功的全面補償，同時也降低成本投入。

整體補償系統，具備四象限補償?shù)?，補償范圍1~（-1），容性感性無功雙向補償，實時變換，以保證最佳的補償效果。
