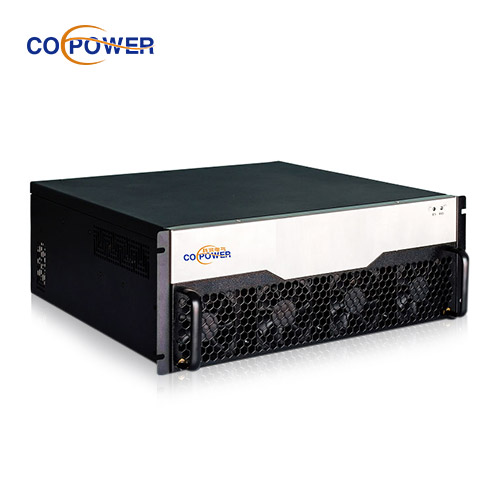

增強型靜止無功發生器ASVG

增強型靜止無功發生器ASVG在SVG的基礎上做了功能拓展，除對無功補償及三相不平衡補償上外，還具備低次（3、5、7、9、11、13）諧波補償。...

聯系電話：18192712620

增強型靜止無功發生器ASVG在SVG的基礎上做了功能拓展，除對無功補償及三相不平衡補償上外，還具備低次（3、5、7、9、11、13）諧波補償。

在一些場合中，存在著主要的無功功率或三相不平衡電流需要治理，同時存在著部分的低次諧波電能問題，固可采用ASVG，綜合解決電能問題。

產品特點

ASVG具備同時諧波補償、無功功率、平衡三相電流,且優先級可選

ASVG 實現實時動態無級調節, 無過補、欠補

諧波補償,低次（3、5、7、9、11、13次）

增強型SVG靜止無功發生器規格參數
電壓等級	0.4KV/0.48KV/0.69KV
電流等級	30Kvar	50Kvar	75Kvar	100Kvar	可疊加容量
系統參數
額定輸入電壓	304Vac-456Vac/288Vac-576Vac/414Vac-759Vac
電網頻率	50Hz(范圍:45Hz-55Hz)，60Hz(范圍:55Hz-65Hz)
無功補償	（1 ~-1)容性感性雙向補償
濾波功能	具備3/5/7/9/11/13次諧波濾除能力
三相不平衡調節	具備三相不平衡調節功能
保護功能	電網過載，欠壓，缺相，三相瞬時過流，三相延時過流，母線過壓，母線欠壓，過熱，風機故障，電源故障，限流保護，頻率保護，熔絲故障
電網結構	三相四線		三相三線
性能指標
濾波范圍	2-50次
濾波能力	THDi<5%(額定負載，THDu<1%)
快速響應時間	<50us
全響應時間	<5ms
目標PF	-1~+1
通訊監控
通訊接口	RS485，網口
通訊協議	Modbus協議，TCP/IP
模塊顯示界面	4.3寸觸摸屏 7寸LCD觸摸屏			7寸LCD觸摸屏
安裝方式	壁掛式/機架式			整柜式
寬深高	540x545x190/540x551x219			600x800x2000
CT接線方式	支持源側/負載側
環境要求
運行溫度	-30℃~+45℃
相對濕度	5%~95%，無凝露
防護等級	IP20

主要應用

工業場合，例如機泵的變頻調速裝置、不間斷電源裝置（UPS）、變頻器、開關電源、電弧爐、中頻爐等非線性負載。

商業辦公場合，例如大量的電梯、變頻空調、熒光燈、電腦、UPS電源、打印機等非線性負載。

其他場合，劇場、體育館、研究所、醫院等有大量技術尖端、價值昂貴的精密儀器設備，易受高次諧波干擾而無法正常運行，如醫院的數字減影儀

核磁共振儀、腦電圖、心電圖、生化實驗儀等各種檢測儀器等。
